Назначение

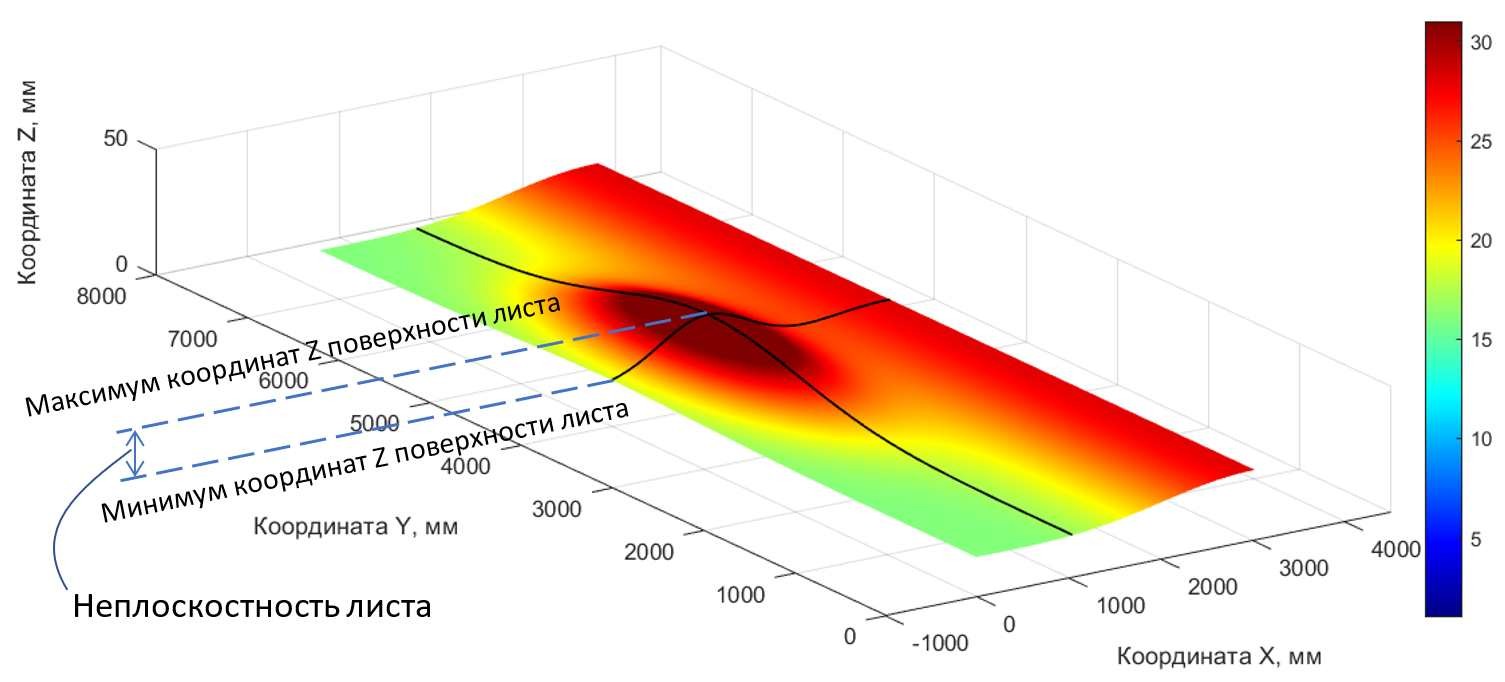

Автоматическое бесконтактное измерение полной 3D-модели стального листа с распознаванием поверхностных дефектов по данным геометрии и видеокадров.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Объекты контроля | Стальные листы и слябы |
| Зона измерения (ширина × высота), мм | 5000 × 500 |
| Скорость объекта, м/с | до 1,6 |
| Температура объекта, °C | до 70 |
| Методы измерения | Машинное зрение, лазерные 2D сканеры, видеокамеры |
| Геометрические параметры | Полная 3D геометрия профиля, продольная/поперечная неплоскостность, серповидность |
| Погрешность измерения | от ±0,05 мм |
| Обнаружение дефектов | Верхняя и нижняя поверхности, глубина от 0,2 мм, размеры от 1 × 1 мм |
| Пространственное разрешение | 0,1 × 0,3 мм (сканирование) |
| Частота сканирования | до 5000 Гц |
| Видеофиксация | 100% верхней и нижней поверхности, разрешение 0,1 × 0,1 мм/пиксель |
| Режим работы | Полностью автоматический 24/7 |
| Интеграция | Интеграция с транспортной и информационной (SAP) системами цеха |
Ключевые функции
- Автоматическое бесконтактное измерение стального листа любого размера в процессе производства.
- Одновременное измерение двух параллельных листов.
- Обработка данных сканеров и видеокамер в реальном времени на двухпроцессорном сервере (24 ядра × 2400 МГц) с RAID-контроллером.
- Видеофиксация 100% поверхности листа сверху и снизу.
- Пользовательский интерфейс через веб-клиент.
- Полностью автоматический контроль 24/7 без оператора.
- Свидетельство об утверждении типа средств измерений в Госреестре РФ.
