Назначение

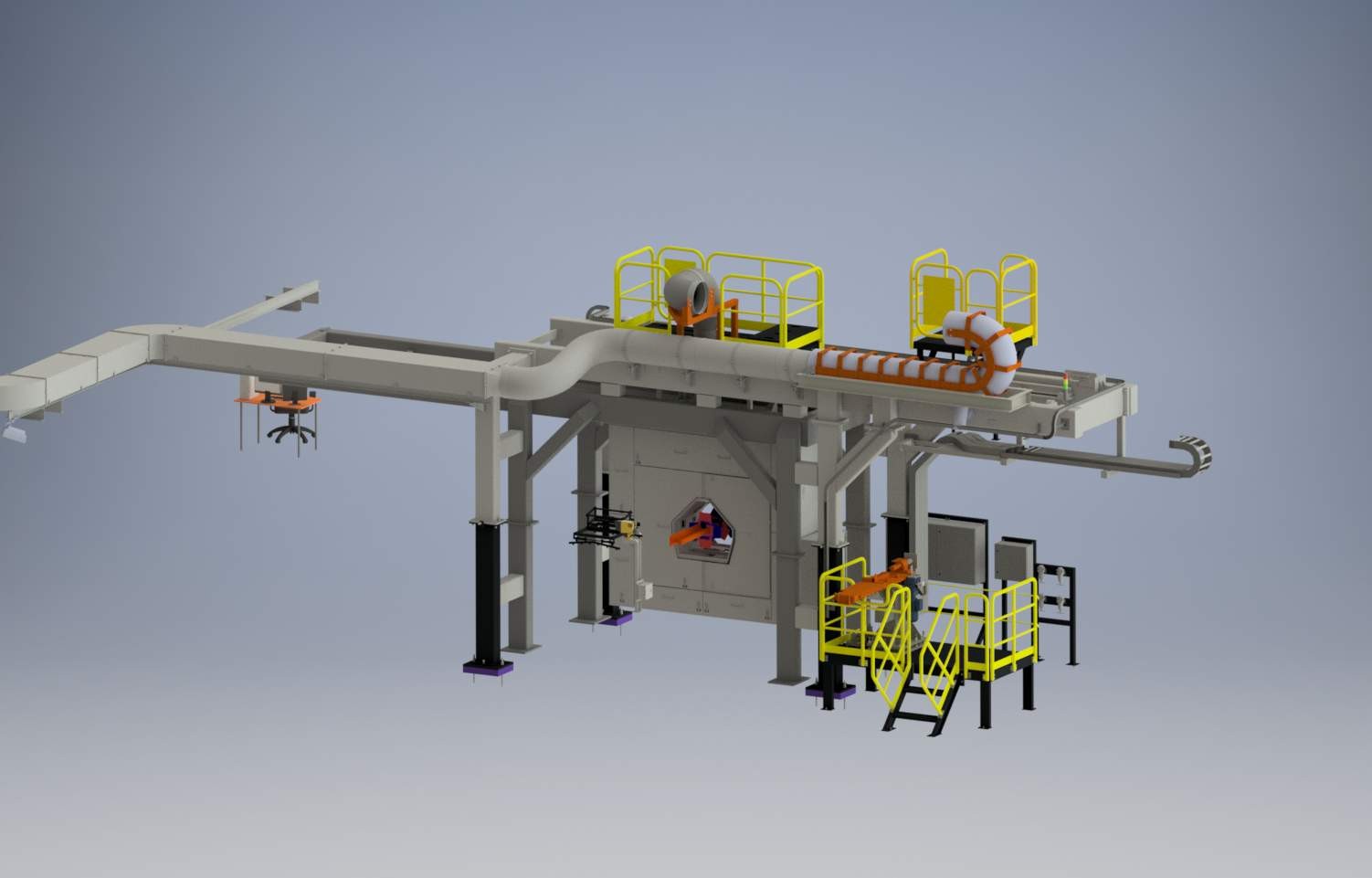

Установка предназначена для автоматического контроля геометрии и обнаружения поверхностных дефектов горячего прокатного профиля (рельсы, двутавры, швеллеры и т.д.) непосредственно после прокатки.
Ключевые особенности
- Автоматическое измерение любого прокатного профиля: рельсы (ГОСТ 51685, EN 13674, AREMA 2020, UIC 860-0), двутавры (ГОСТ 57837), швеллеры (ГОСТ 8240), круги и т.д.
- Работа при скоростях объекта до 6 м/с и температуре до 1200 °C.
- Измерение параметров геометрии профиля в соответствии с требуемыми стандартами.
- Распознавание дефектов на 100% поверхности раската: глубина от 0,3 мм, размеры от 1 × 2 мм.
- Частота сканирования до 10 000 Гц; разрешение по поверхности проката 0,15 × 0,6 мм.
- Обработка данных на двухпроцессорном сервере (24 ядра × 2400 МГц) с RAID-контроллером.
- Интерфейс программного обеспечения доступен через веб-клиент.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Объекты контроля | Рельсы, Швеллеры, Двутавры, Профиль, горячие |
| Размер зоны, мм | 300х600 |
| Измерение параметров геометрии | до 31 параметра в зависимости от типа профиля |
| Методы измерения | Лазерные 2D сканеры |

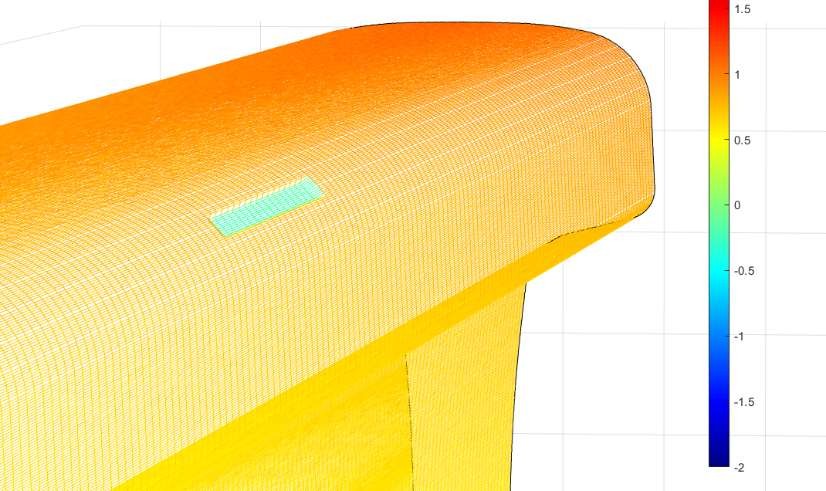

| Измеряемые параметры | 3Д модель, дефекты |
| Режим работы | 24/7 |
| Место установки | Рельсобалочный стан, cортопрокатный стан |

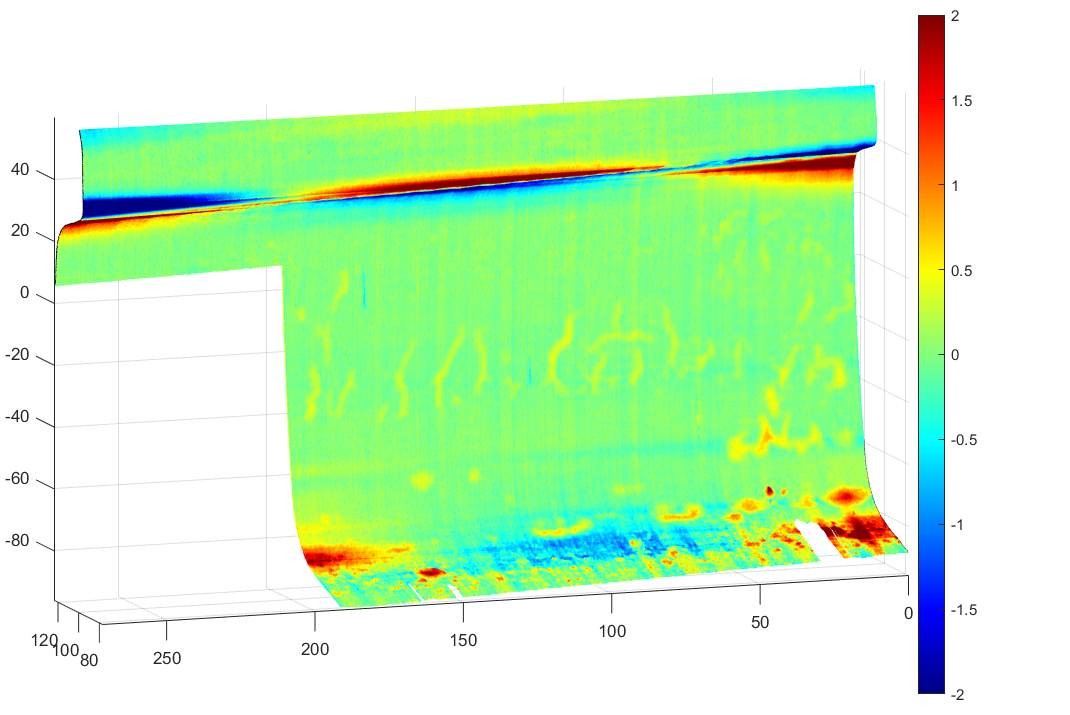

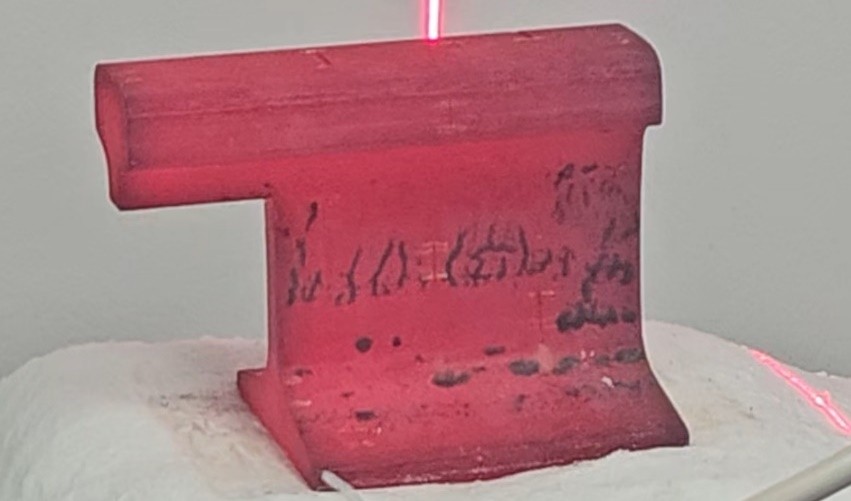

Детальное распознавание дефектов
Размером от 1 мм х 1 мм и глубиной от 0.3 мм.
