Описание

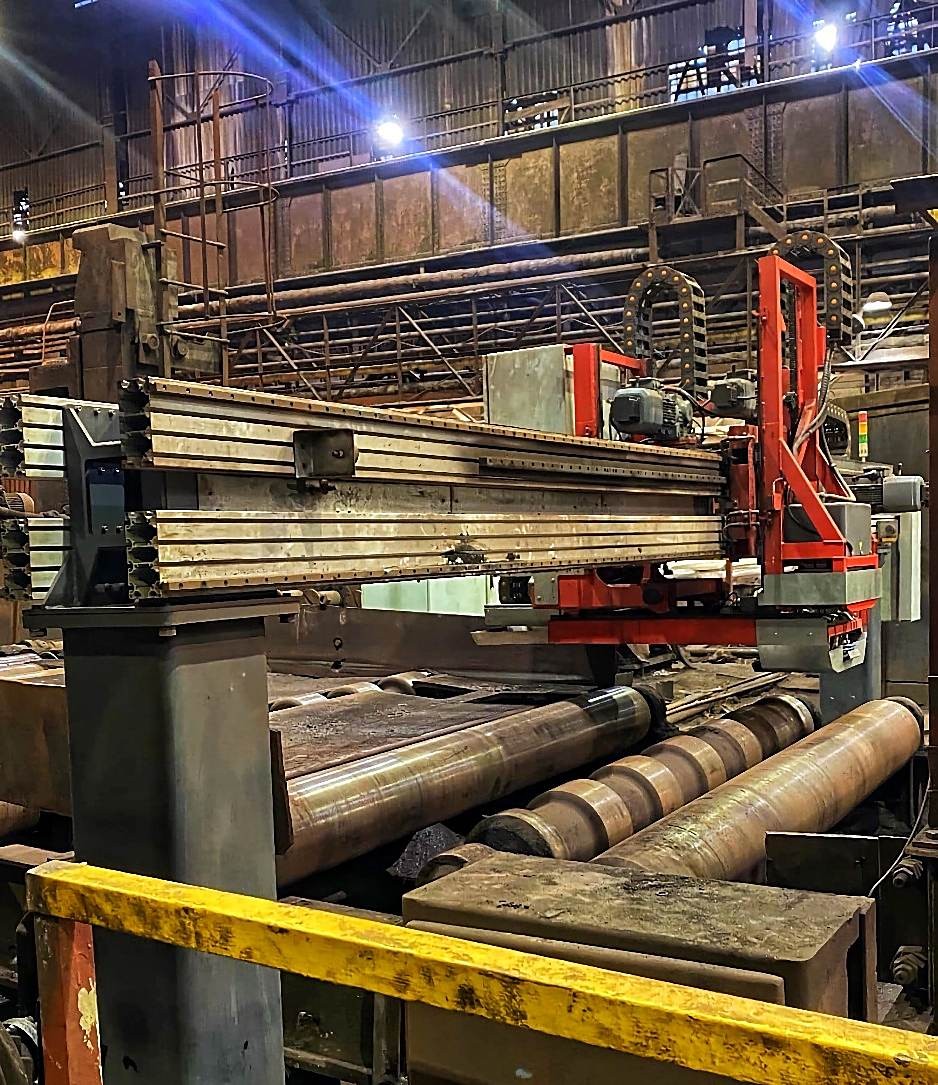

Клеймовочно-маркировочная машина предназначена для автоматического, одновременного нанесения клеймения и маркировки на металлические листы в процессе листопрокатного производства.
Преимущества
- Полностью автоматическое нанесение клеймения и маркировки на последовательно проходящие по конвейеру листы.
- Быстрое нанесение на неподвижный лист, что повышает качество и не зависит от вибраций или скорости движения.
- Гибкая настройка текста: выбор шрифта, рамки, штрих- и QR-коды, логотипы и др.
Технические характеристики
| Параметр | Значение |
|---|---|
| Размеры листа | Ширина до 2600 мм, толщина до 100 мм, длина до 18 м |
| Твердость листа | до 500 HB |
| Время маркировки одного листа | ≤ 30 секунд |
| Производительность | ≥ 120 листов в час |

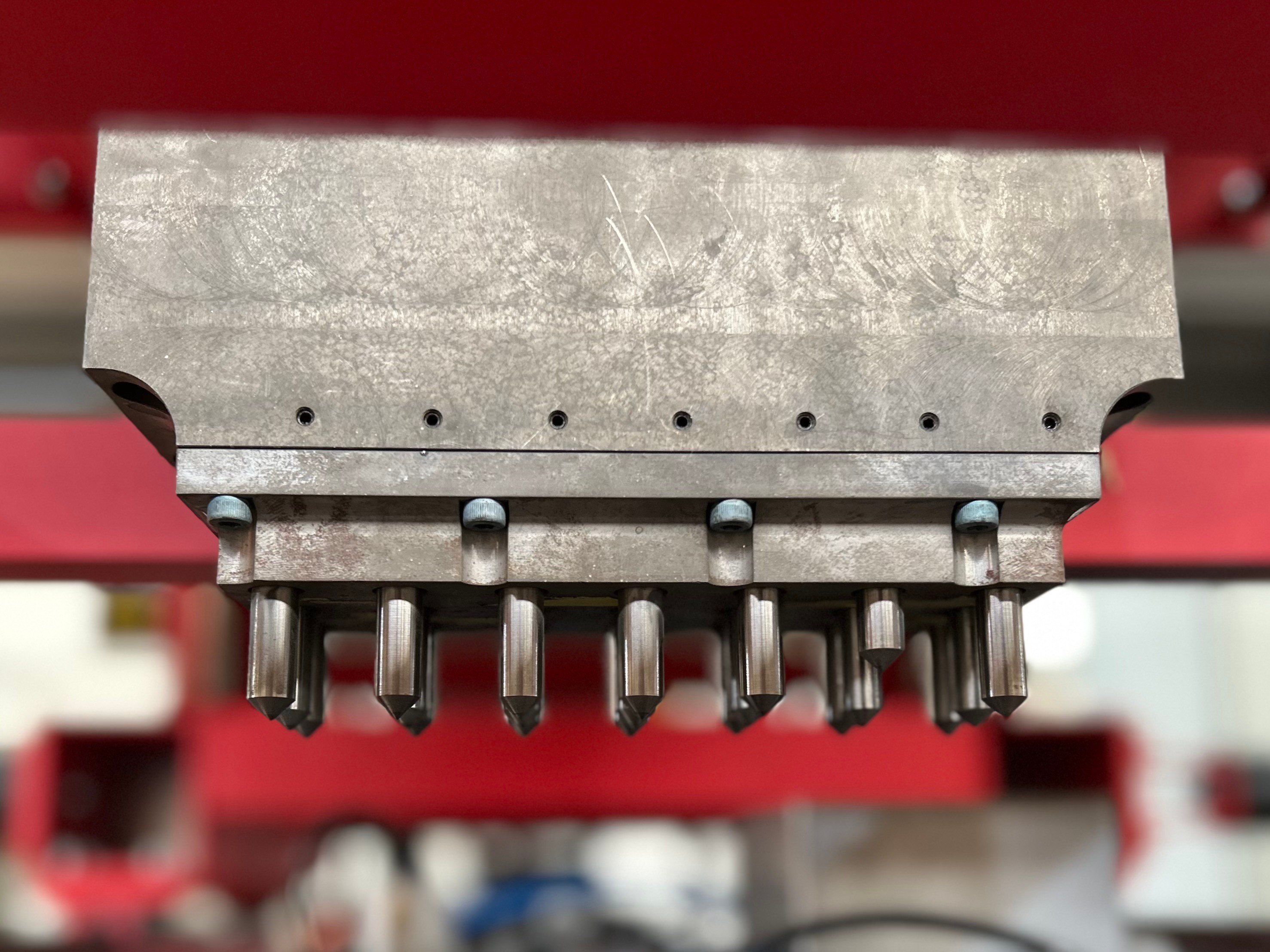

| Клеймовочная головка | 3 ряда игл по 7 штук, перемещение по двум координатам (поперёк и по высоте), глубина ≥ 0,25 мм, 3 строки |

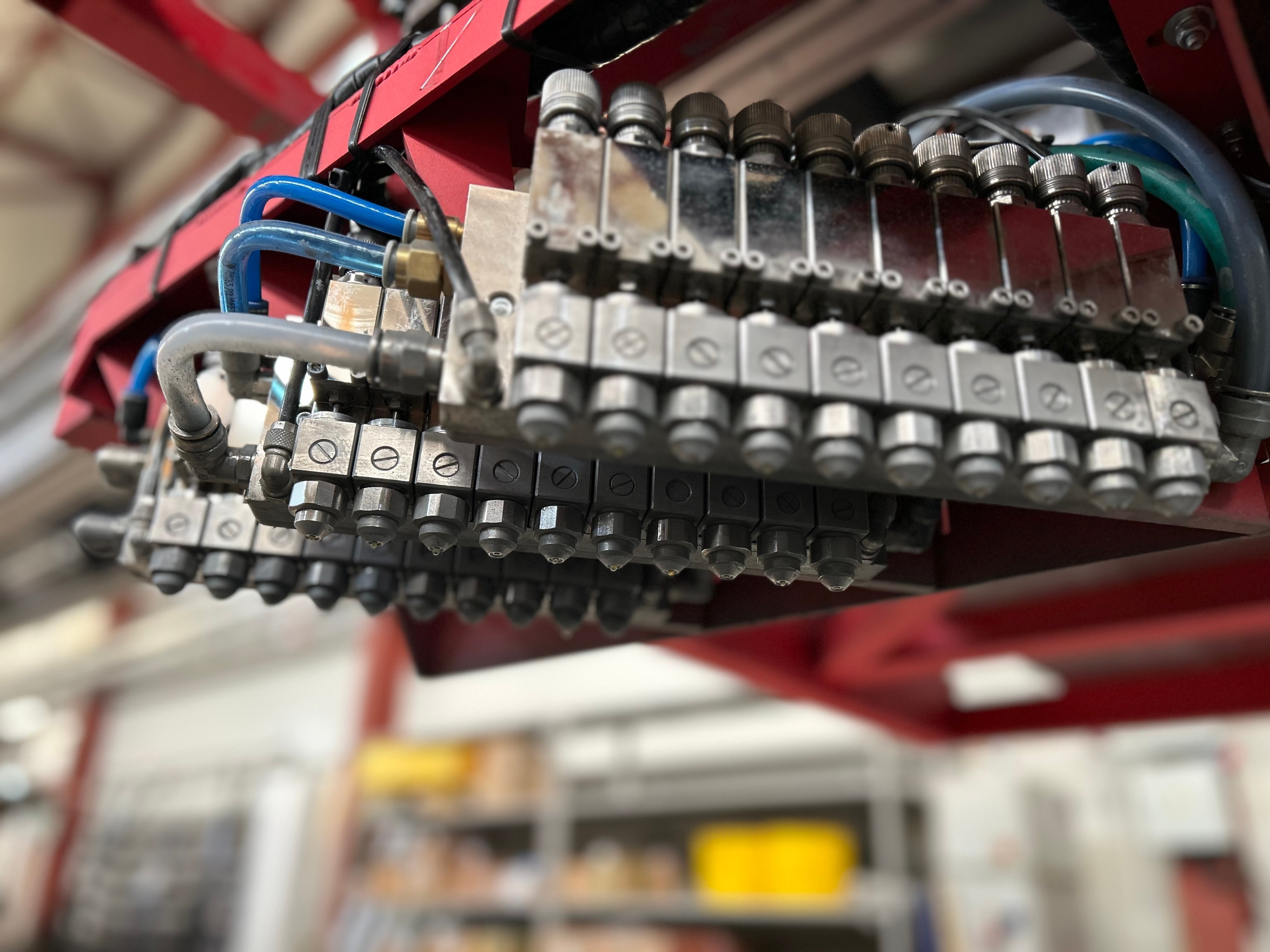

| Маркировочная головка | 3 модуля по 7 сопел, перемещение по трём координатам (поперёк, вдоль листа и по высоте), диаметр точки 5–7 мм, 9 строк |

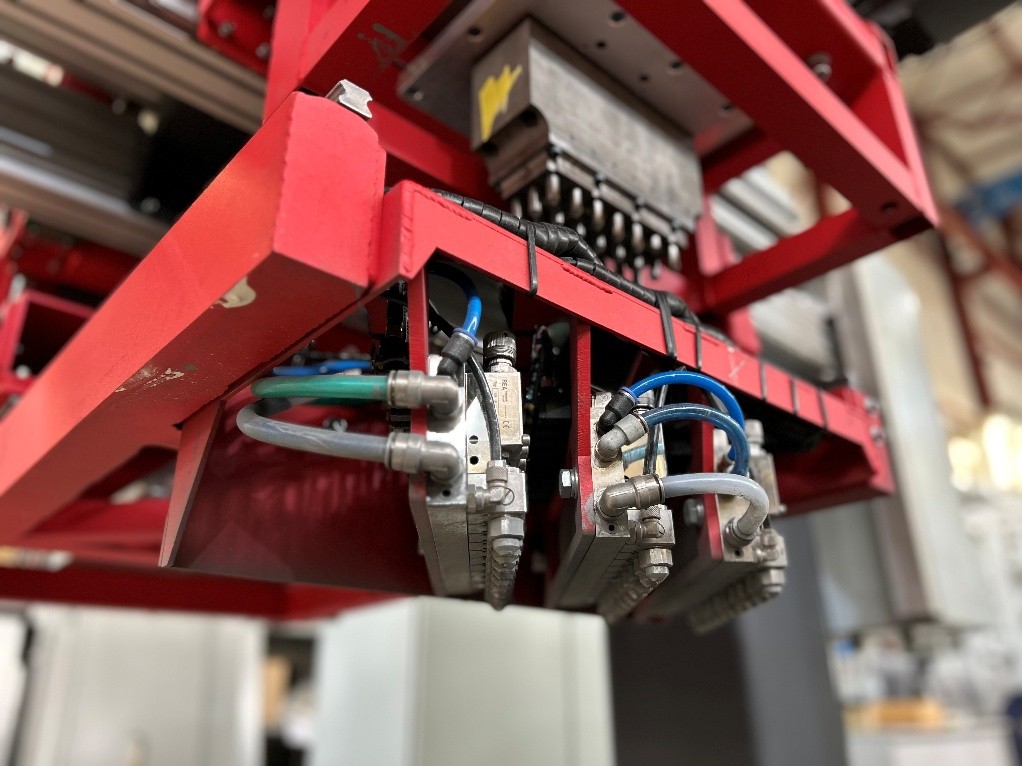

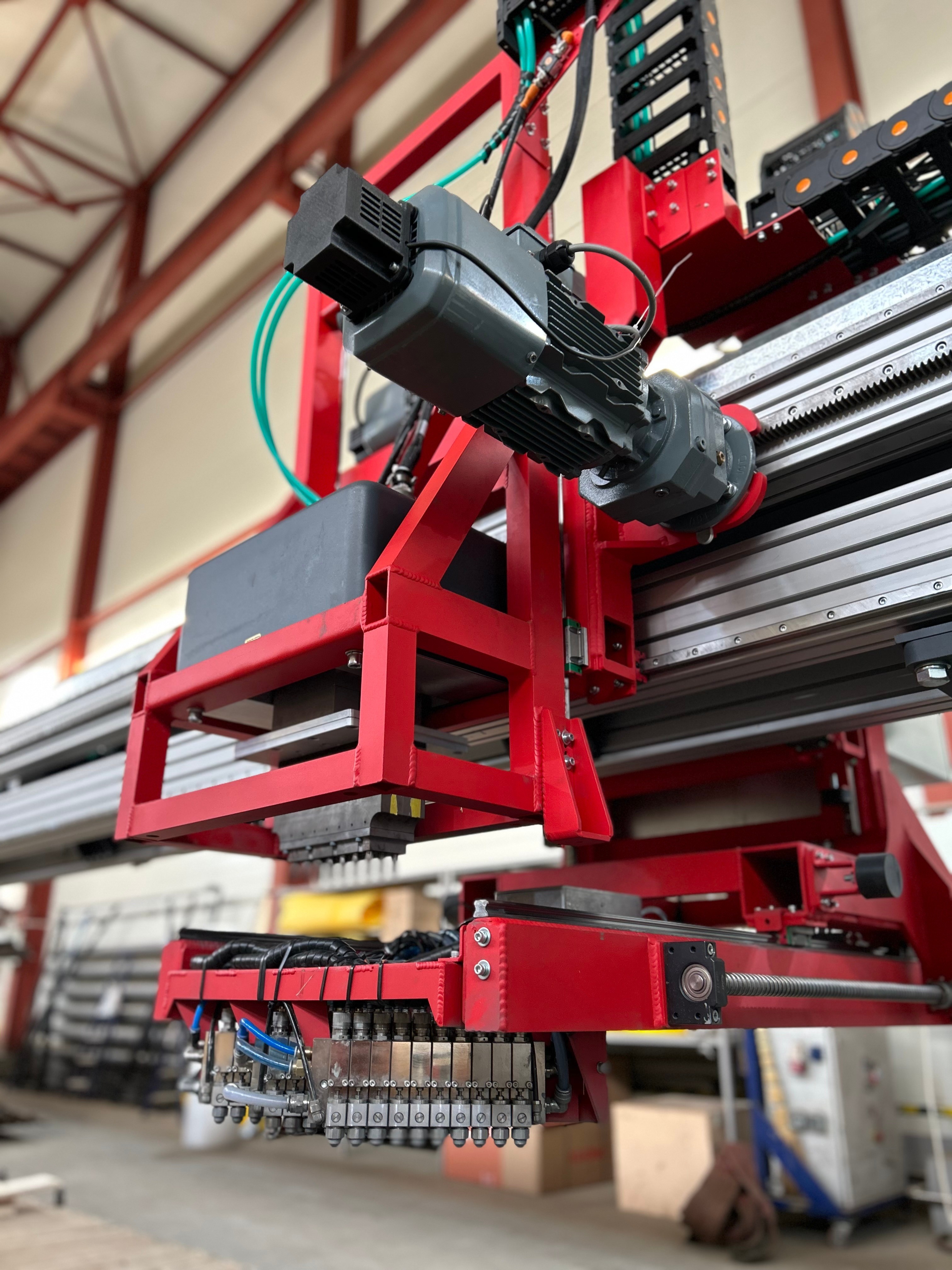

КММ включает две независимые головки (клеймения и маркировки) с собственными координатами перемещения по всей рабочей зоне листа.
После остановки листа маркировочная головка наносит рамку, затем обе головки независимо позиционируются в целевые зоны и выполняют клеймение и маркировку за общее время не более 14 секунд:
- клеймовочная головка последовательно наносит 3 строки по 7 символов (≈12 секунд) и переходит к следующей позиции,
- маркировочная головка печатает 3 строки длиной до 1000 мм (≈2 секунды + 1 секунда на переход между строками).
