Назначение
Установка предназначена для автоматического бесконтактного измерения формы фаски боковых кромок листов в процессе производства в режиме 24/7, с контролем геометрических параметров после резки и подготовки кромок.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Объекты контроля | Листы |
| Ширина, мм | от 1500 до 3200 |
| Методы измерения | Лазерные 2D сканеры |

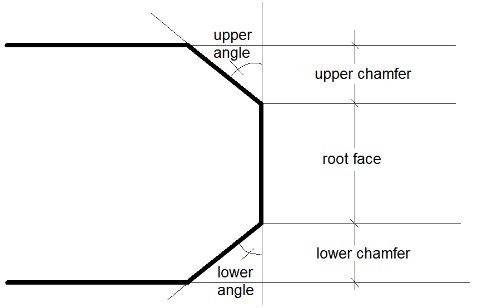

| Измеряемые параметры | Толщина стенки, ширина листа, углы фаски, ширина полок фаски (до 3) |
| Погрешность измерения | до 0,05 мм |
| Сигнализация | Оповещение о выходе параметров фаски за допустимые значения |
| Режим работы | Полностью автоматический, 24/7 |

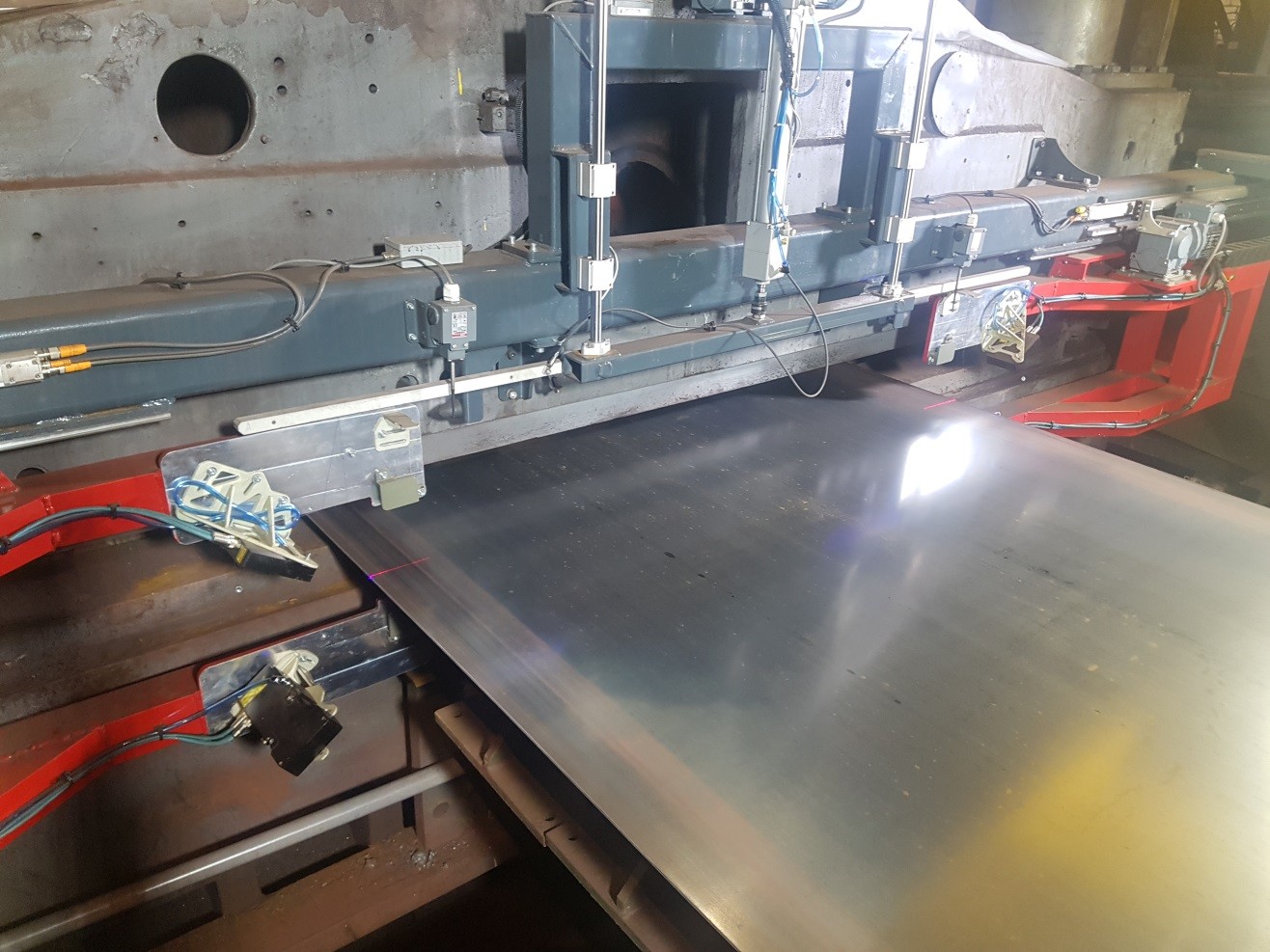

| Место установки | Трубопрокатный цех |

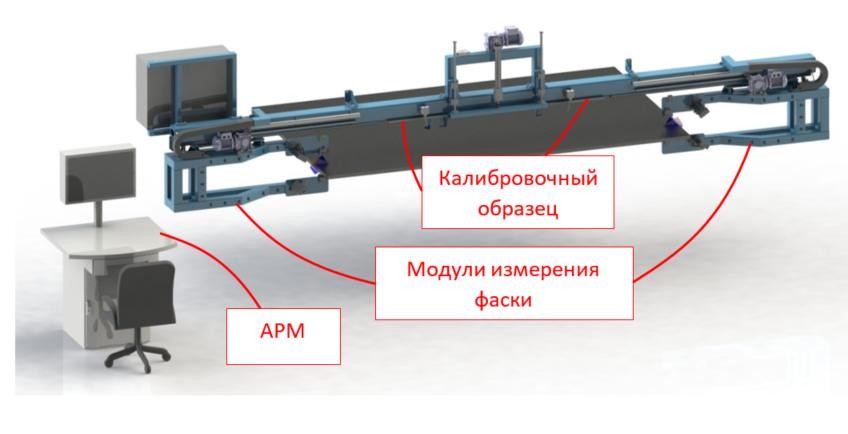

Состав оборудования
- Лазерные 2D сканеры высокого разрешения.
- Подвижные модули измерения фаски на направляющих с сервоприводами и линейными энкодерами.
- Калибровочный образец (эталон фаски) и устройство его подачи.
- АРМ с ПО обработки данных и визуализации результатов измерений.
