Назначение
Установка предназначена для автоматической инспекции поверхностных дефектов на цилиндрических оправках и бесшовных трубах малого и среднего диаметра.
Ключевые особенности

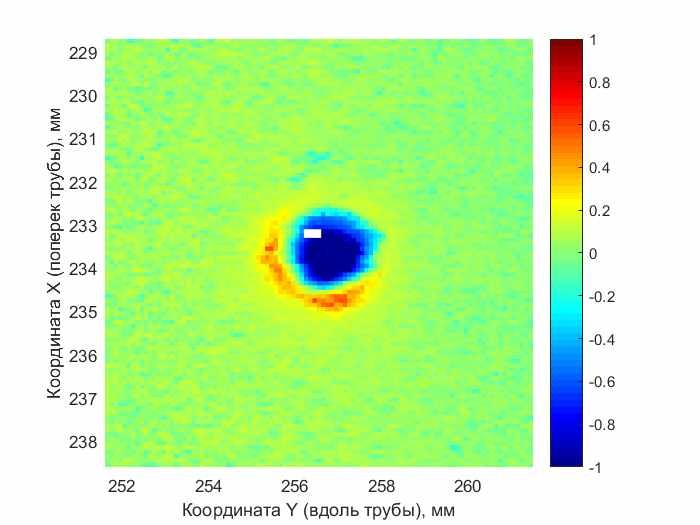

- Измерение поперечного профиля цилиндрической оправки и карты дефектов в одном модуле
- Частота сканирования: до 8000 Гц
- Разрешение: 0,25 мм × 0,1 мм по поверхности оправки
- Алгоритм полной автоматической юстировки (определение координат) датчиков в единой 3D системе координат модуля

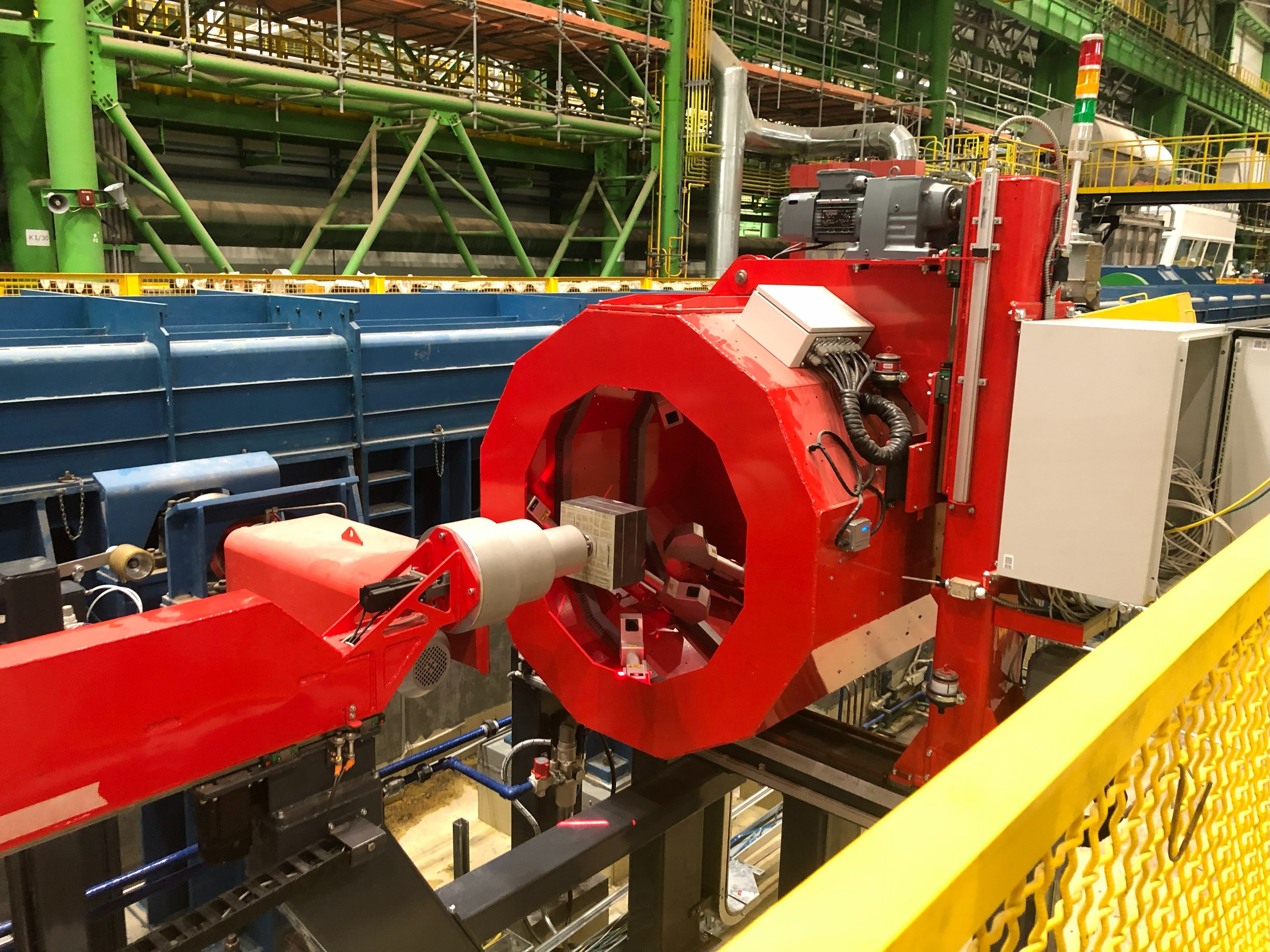

- Устройство автоматической полной калибровки установки при помощи стандартных образцов
- Высокоскоростное специализированное ПО сбора и обработки данных на Linux

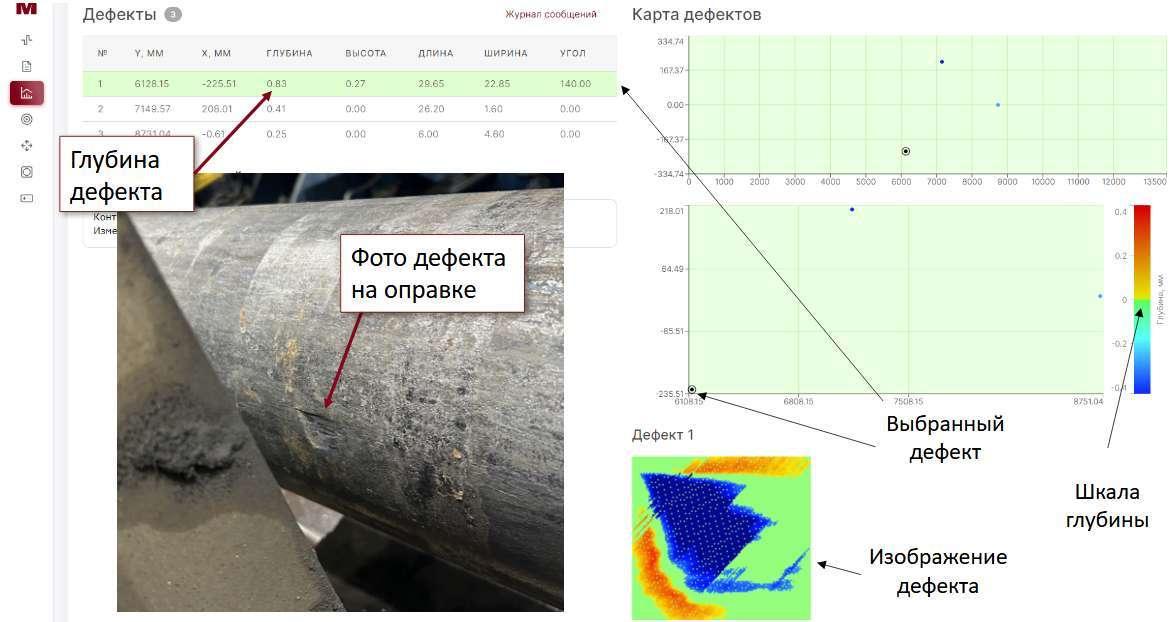

- Интерфейс ПО через веб-клиент
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Объекты контроля | Цилиндрические оправки, трубы, бесшовные трубы |
| Диапазон диаметров оправки, мм | от 100 до 300 |
| Длина оправки | 19 м |

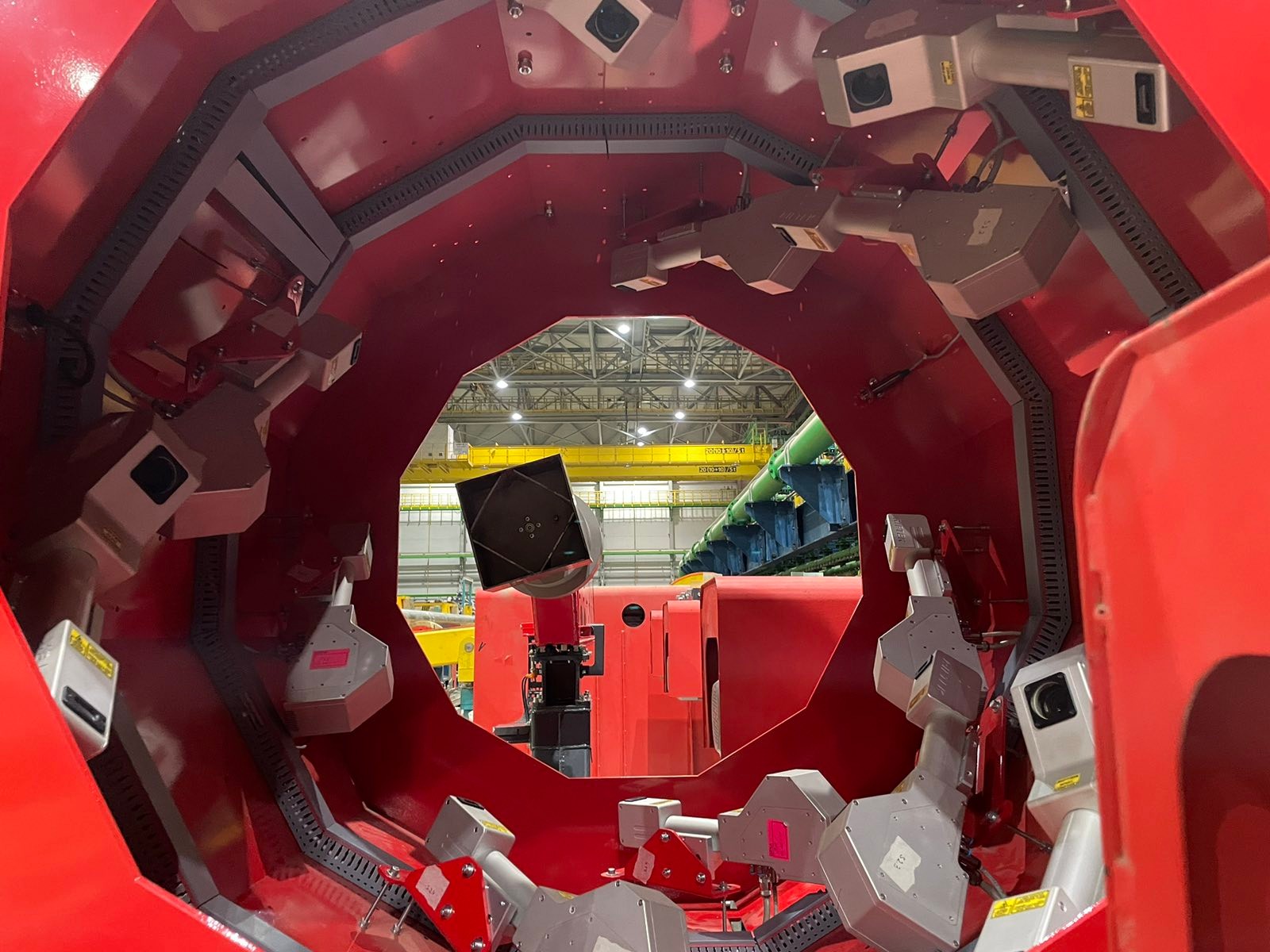

| Метод измерения | Лазерные 2D сканеры |
| Обнаруживаемые дефекты | Трещины, вмятины, задиры |
| Распознавание дефектов, мм | не менее 5 × 0,3 × 0,3 (длина × ширина × глубина/высота) |

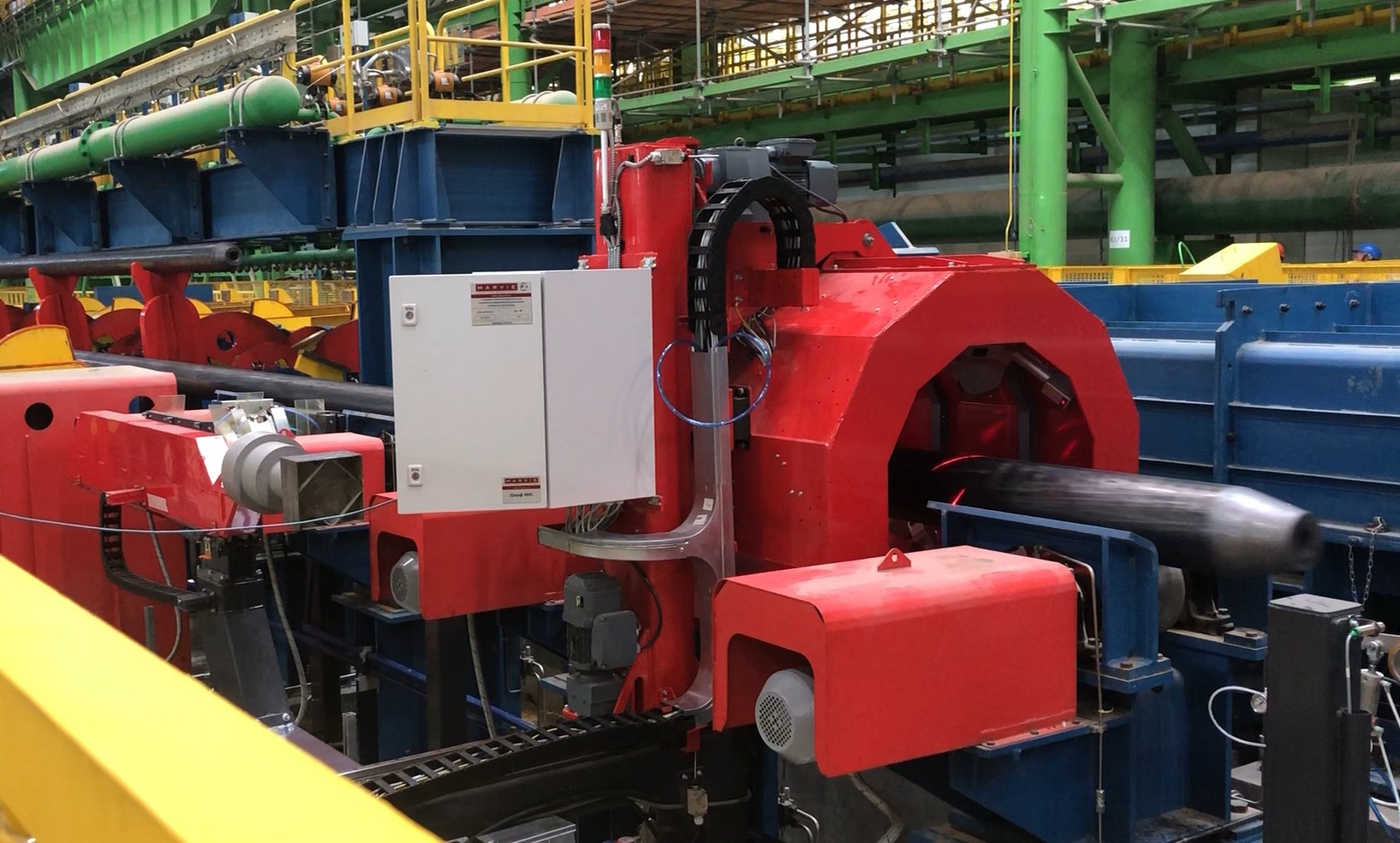

| Скорость прохождения оправки | до 2 м/с |
| Режим работы | 24/7 |
| Интеграция с системой управления | да |
Контроль геометрии лазерными 2Д сканерами

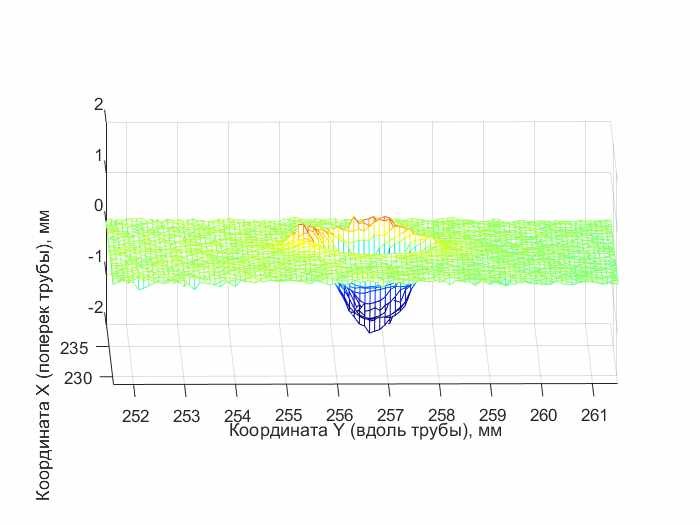

Распознавание дефектов по фактическому изменению формы поверхности объекта (измерение профиля поверхности и распознавание неровностей, уходящие под основную поверхность, выпуклостей и т.д.).
- Любой типа объекта: труба, лист, сляб, колесо, шов
- Частота сканирования до 8000 Гц
- Количество точек профиля до 1920
- Распознавание дефектов от 0,2 мм (глубина/длина/ширина) с разрешением от 0,05 мм
- Контроль 100 % поверхности объекта
