Ключевые особенности
- Диапазон диаметров от 406 до 1524 мм (ТБД – Трубы Большого Диаметра)
- Измерения 14 параметров, включая диаметры, овальность, кривизну, косину реза, углы и размеры фаски, толщину стенки, размеры валика шва
- Погрешность от 0,05 мм
- Полная цифровая 3Д модель трубы
- Производительность до 25 труб в час
- Полностью автоматический контроль 24/7
- Полная интеграция с транспортной и информационной (SAP) системами цеха
- Работа в соответствии со стандартами API Spec 5L, ГОСТ 31447-2012
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Тип труб | прямошовные, спиралешовные |
| Диаметр, мм | от 406 до 1524 |
| Количество измеряемых параметров | 14 |
| Погрешность измерения, мм | от 0,05 |
| Построение полной 3D модели трубы | да |
| Максимальная производительность, труб в час | 25 |
| Режим работы | 24/7 |
| Интеграция с транспортной системой цеха | да |
| Интеграция с информационной (SAP) системой цеха | да |

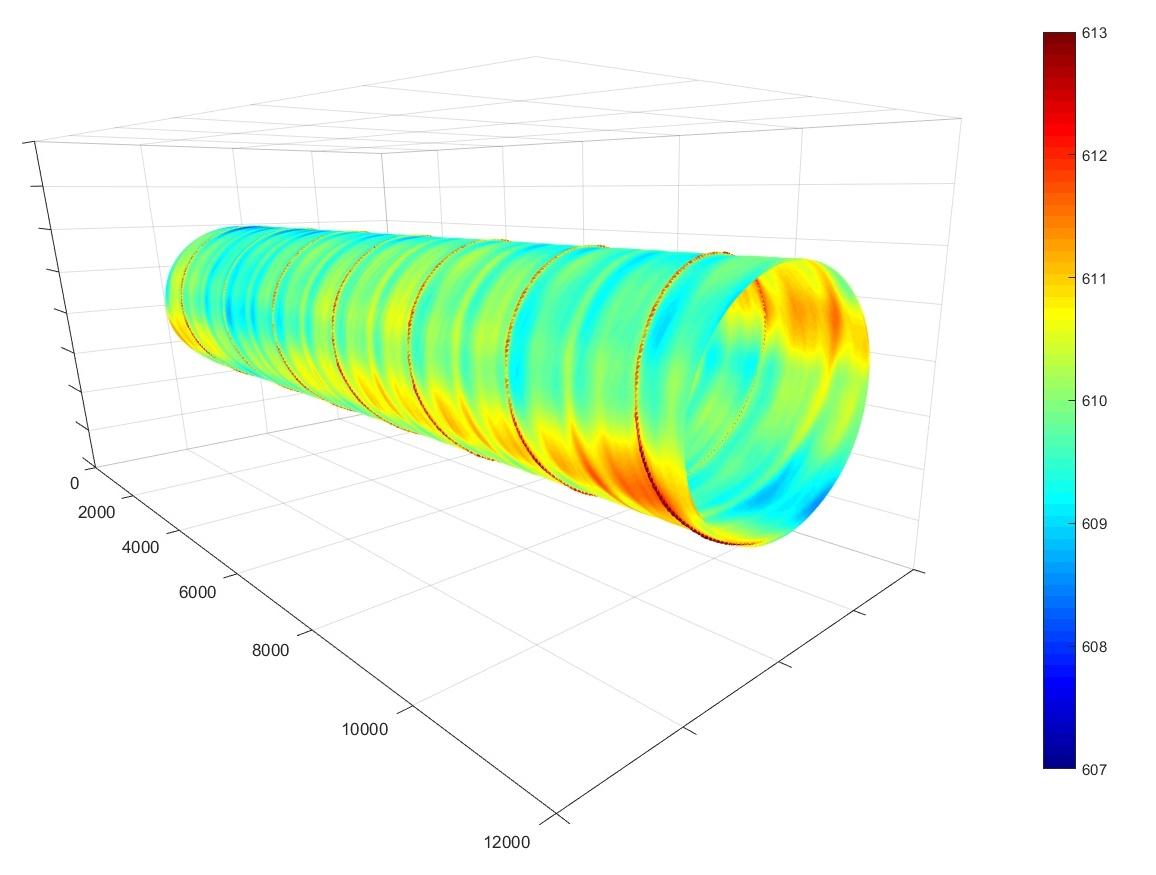

3D модель
В процессе измерения формируется полная цифровая 3D модель трубы для анализа.
Сертификация
Установка прошла технические и метрологические испытания и внесена в государственный реестр средств измерений Росстандарта.

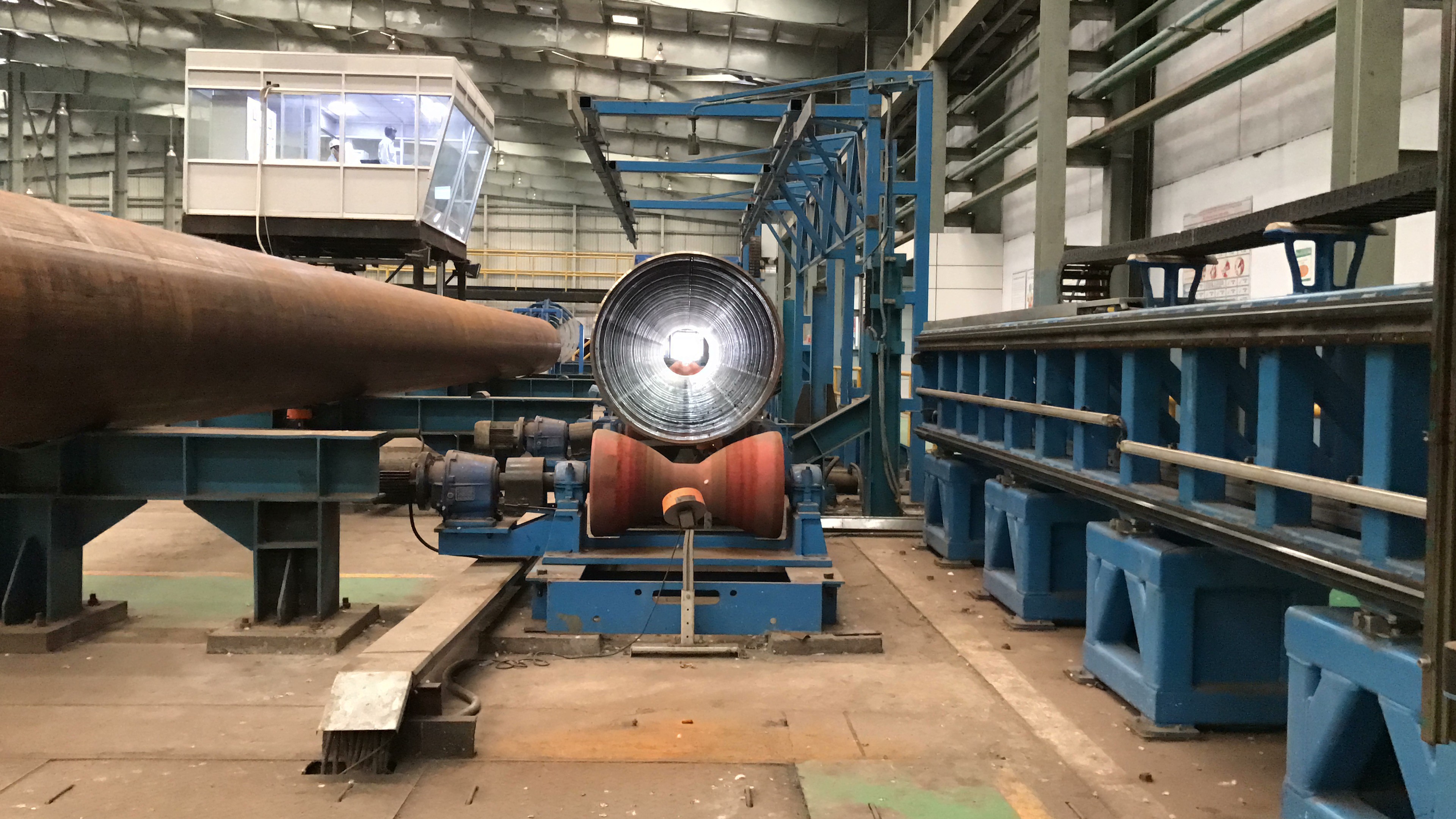

Подтверждено соответствие ее параметров требованиям отраслевых стандартов компаний ОАО «РЖД», ПАО «Транснефть», Nord Stream AG (проект «Северный поток», Швейцария), South Stream AG (проект «Южный поток», Турция), Welspun Pipes and Plates (проект «Technip», Индия).
Установки контроля геометрии ТБД МРТ-1420
