Назначение
Автоматический лазерный измерительный модуль MRS-07 предназначен для контроля геометрии и дефектов сварных швов.

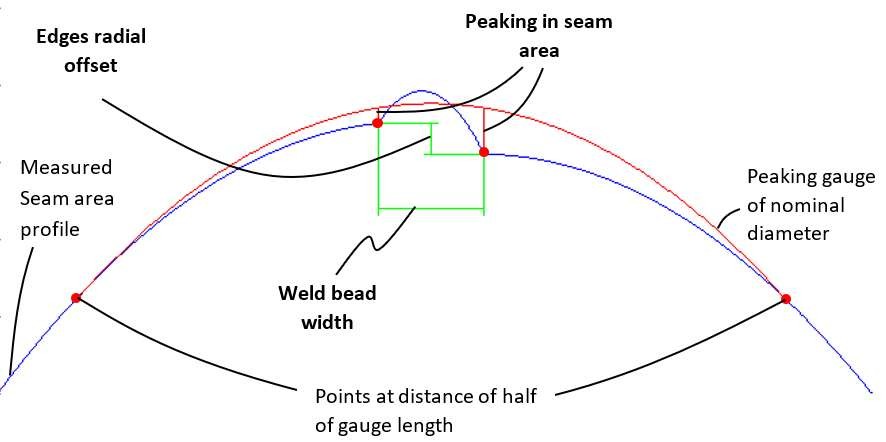

Модуль измеряет полное поперечное сечение зоны шва с высоким разрешением и высокой точностью для расчета параметров:
- Высота валика
- Ширина валика
- Смещение кромок
- Форма кромок
- Дефекты
Комплект поставки
- 2D лазерные сканеры
- механический корпус
- компьютер с дисплеем
- программное обеспечение для обработки
Основные технические характеристики
| Версия | MRS-07 | MRS-Surface |
|---|---|---|
| Погрешность | 0,3 мм | 0,1 мм |
| Зона контроля | 300 мм | 100 мм |
| Разрешение (точек в профиле) | 1280 | 1000 |
| Контроль поверхностных дефектов кромок и усиления шва | Нет | Да |
